产品介绍

       气动柔性截流装置由阀体，平衡支架，隔膜囊组成，配套气站、控制柜、SCADA系统、雨量计、摄像头、液位传感器，用于雨水或污水管网截流，替代传统的平板闸门功能。是黑臭水体治理，控源截污工程开发出来的新型产品，是一种用于排水系统截流装置，控制方便，结构简单，占地面积小，安装维护方便，橡胶耐老化使用寿命长。

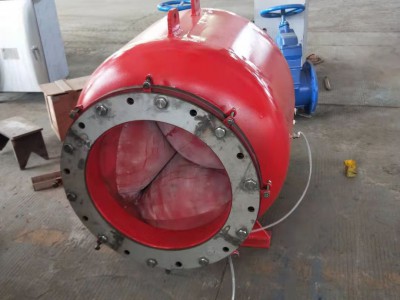

       插入式柔性截流装置主体由合成橡胶经特殊工艺制作而成，内外双层结构，中空形成密封腔，内层耐压耐磨易伸缩，外层耐压膨胀不变形，直插式管道安装。配置气站、控制柜、电磁阀、压力传感器、液位计，对胶囊中部气腔进行充气-放气，完成插入式柔性装置的关闭-开启动作。液位计检测管道柔性装置两侧水位，需要截流时，空压机将压缩气体充入气腔，使橡胶内部变形关闭；需要行洪时，则打开放气球阀，橡胶内管复原，在水头压力作用下，橡胶内部复原速度更快。

工作原理

       阀体和隔膜囊通过法兰连接，阀体与内胆之间形成密封气腔，阀体上设有进气口和排气口，隔膜囊采用特种橡胶合成，不仅具有一定的弹性，韧性，伸缩性，而且耐磨，耐酸碱。在气腔内充入压缩气体时，气体压力作用使得隔膜囊向内缩紧，实现关闭截流通道的动作，当气腔释放有压气体时，隔膜囊恢复原形，实现打开截流通道的动作。

产品特点

       1、隔膜囊内平直，无收缩，无堆积、无死角，不易出现堵塞或结块现象，减少了压力和摩擦损耗；
       2、由于工作介质接触的仅仅是隔膜囊，阀体是304或316材质，因此该产品能理想控制多种工作介质；
       3、结构简单，易于快速拆卸和维修，更换橡胶可以在现场及短时间内完成；
       4、卧式安装，节省井的高度空间，不占地表面积。
       无需改变管道结构：采用独特的插入式设计，不改变原有管道即可实现安装使用。
       无堵塞：防缠绕防堵塞能力强，管道中的缠绕物、漂浮物等杂物不会堵塞设备，井内的设备安装后，流道和管道完全保持一致，没有任何水头损失。
       占用上下空间小：设备安装不占用上下高度空间，不会露出地面。采用整体柔性密封，密封面较大，可实现零泄漏。
       结构简单：即使长时间在污水环境中工作，也不会发生故障。
       不受外界因素影响：小区即使发生积水也不会影响柔性分流井的正常工作。
       维护便捷：安装/维护/保养简单方便，使用寿命长。
